골판지산업
골판지 산업
골판지 제조의 전공정용 고성능 및 고품질의 윤활유
골판지 생산은 높은 온도의 작업 조건에서 판지를 절단하고, 접합하는 등 복잡한 공정으로 구성되어 있습니다.

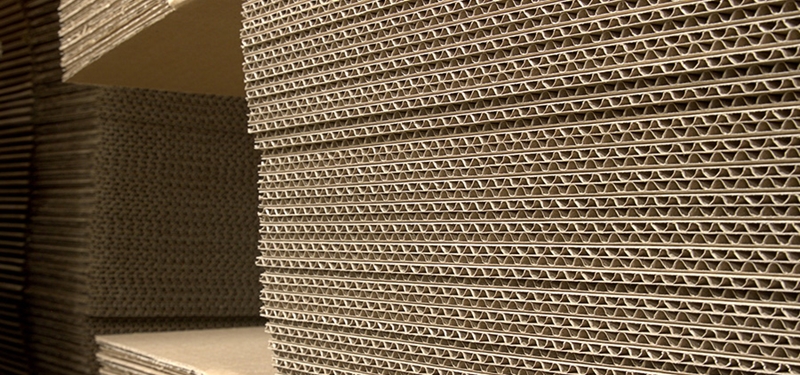

단일, 이중 또는 삼중 종이 조합을 통하여 포장 제품의 주요 생산을위한 환경 친화적이고 안정적인 셀룰로오스 제품을 제공하는 단단한 주름진 구조의 골란지가 만들어집니다. 최대 150 미터 길이와 500 톤 무게의 고성능 Corrugator는 일일 생산 능력을 최대 50,000 m^2/hr 속도로 생산합니다. 한편, 열, 습기, 접착제, 먼지 및 종이 침전물의 영향으로 오작동없이 설비가 완벽하게 작동해야합니다. LUBCON은 골게이터제조업체와 협력하여 가공시 모든 윤활 요구 사항을 충족하는 윤활유를 개발 하고 적용하는데 성공했습니다. LUBCON의 고성능 윤활제는 마모로부터 기계 구성 요소를 보호하고 가동 중지 시간을 방지하며 수명을 크게 연장하고 윤활유 소비를 줄임으로써 운영 비용을 최소화합니다.
브릿지 / 브릿지 가이드 / 브릿지 브레이크
한면의 골판지는 아교 유닛에 결합되기 전에 브릿지 브레이크와 브릿지가이드를 통해 브릿지에 도달하게 됩니다.
균등한 본딩은 매끄럽고 충격이없는 정확한 골판지 공급과 일관된 종이 웹 장력을 필요로합니다. 수많은 가이드, 이송 및 인장 롤을 통해 수십만 미터의 종이 웹을 매일 생산할 수 있습니다. 이 시점에서 단 하나의 실린더 베어링 고장만으로 가동 중지 시간과 생산 지연이 발생할 수 있습니다. 골판지 기계 용 LUBCON 베어링 윤활제는 내열성이 우수하고 높은 하중 전달 능력을 갖추고 있으며 고속에서도 마모에 대해 실린더 베어링을 영구적으로 보호합니다.
| Transfer, guide and brake roll bearings/Brush bearing / Waste flap bearings | Turmogrease Li 802 EP |
|---|---|
| Turmogrease NM 3 | |
| Servo drive gears | Turmosynthoil GV 320 |
| Turmogearoil PE 320 | |
| Bridge drive gears | Turmopoloil 460 HT |
절단
골판지 절단부에서, 긴 교차 절단기는 골판지 웹을 주문 제작 된 특정 치수로 세로로 자릅니다.
커팅 보드는 최대 400m / min의 기계 속도에서 필요한 크기로 커팅 보드를 단 하나의 절단으로 신속하고 정확하게 절단합니다.
블레이드의 날카로움을 유지하기 위해 오일패드를 통해 윤활해야합니다. 따라서 올바른 오일 점도를 갖는 윤활유를 선택하는 것이 매우 중요합니다. 주 절삭 날의 절단으로 인해 오일 점도가 너무 높아지면 골판지가 오염되어 하위 표준 재료에 손상을 초래할 수 있습니다. 골판지 제조를위한 LUBCON 윤활유 선택에는 다양한 점도 등급의 효율적인 절삭유가 포함됩니다. 이들은 어플리케이션 엔지니어가 커팅 블레이드 속도를 충족시키고 골판지의 오염을 방지하고 블레이드 수명을 크게 연장하도록 특별히 선택됩니다. LUBCON 크로스 커터용 특수 윤활제는 마찰을 줄이고 마찰 부식에 대해 보호하며 깨끗한 절단면을 만들어 오프스텍 또는 연소 제품을 방지합니다.
| Bearing bushings | Turmosynthgrease ALN 502 white |
|---|---|
| Turmopast NBI 2 weiss | |
| Cutting blades | Turmosynth VG 320 |
| Turmosynth VG 220 | |
| Turmosynth VG 150 | |
| Central lubrication | Turmosynth VG 150 |
| Turmogearoil 150 OM | |
| Guide rolls | Turmosynthgrease ALN 1003 |
| Turmogrease Li 802 EP | |
| Turmogrease NM 3 |
더블 페이서
더블 페이서는 골게이터의 가장 긴 부분일 것입니다. 이 영역에서는 바인딩 된 단면의 골판지 웹과 외부의 종이 웹이 병합되고 함께 접착됩니다.
이 공정 후에 증기로 가열 된 부하 시스템을 통해 공급되어 건조됩니다. 특히이 골게이터 섹션에서는 실린더 베어링, 체인, 가이드 등과 같은 부품에 고부하가 걸립니다. 높은 주변 온도, 습도, 압력 부하 및 접착제 및 종이 오염은 기계 요소 및 윤활제에 대한 해결 과제입니다. LUBCON 고성능 윤활제는 까다로운 모든 요구 사항을 충족 시키며 최대 성능뿐만 아니라 기계 부품의 신뢰성을 부여 해 줍니다.
| Cylinder bearings/Tension guides/Drive shafts/Tension chain/Main drive | Turmosynthgrease ALN 1003 |
|---|---|
| Turmogrease Li 802 EP | |
| Turmogrease NM 3 | |
| Heated cylinder bearings | Sintono Mega 2 |
| Turmotemp LP 2502 | |
| Chains | Turmosynth VG 4800 – 500 ml aerosol |
| Grizzlygrease No. 1 – 500 ml aerosol | |
| Turmofluid 40 B – 400 ml aerosol | |
| Heated cylinder drive/Pivot drive gears | Turmopoloil 460 HT |
| Load system gear drive | Turmosynth VG 460 |
| Tumogearoil 460 OM | |
| Main gear drive | Turmosynthoil GV 320 |
| Turmogearoil PE 320 |
글루 유니트
단면의 주름진 웹이 외부 종이 웹에 결합되기 전에 접착제 유닛에서 전분 접착제로 코팅됩니다. 애플리케이터 롤은 접착제 포트에서 접착제를 수집하고 닥터 롤은 롤 표면에 균일하게 분배합니다. 얇은 접착제 층이 피드 스루에서 플루트가있는 보드 피크에 적용됩니다. 적용 및 우수한 결합은 롤 및 베어링의 신뢰성에 크게 의존합니다. 따라서 LUBCON은 일련의 온도, 매체 및 내 산화성 베어링 그리스를 특징으로하며, 베어링을 밀봉하고 오염 및 마모로부터 보호합니다.
| Applicator, doctor, pressure and rider roll bearings/Lever joints/Adjusting shafts | Turmosynthgrease ALN 1003 |
|---|---|
| Turmogrease Li 802 EP | |
| Turmogrease NM 3 | |
| Main gear drive | Turmosynthoil GV 320 |
| Turmogearoil PE 320 |
예열기
종이 웹을 양면 골판지에 올바르게 붙이고 적절한 종이 장력을 얻으려면 용지 웹을 예열기를 통해 공급해야합니다.
종이 웹은 본딩을 준비하기 위해 가열 롤로 예열됩니다. 가열 실린더, 피봇 구동 장치 또는 가이드 롤 베어링과 같은 구성 요소는 일부분의 공정에서 고속, 고온 및 습도에 노출되어 있습니다. 이러한 작동 조건은 구성품 수명을 단축시키고 조기 고장을 초래합니다. 골판지 산업을위한 루브콘 (LUBCON) 윤활제는 기계 제조업체에서 사용하고 권장합니다. 높은 신뢰성과 긴 기계 구성 요소 작동을 위해 최고의 윤활성과 보호 기능을 제공합니다. 고속, 고부하의 작업 조건에서도 긴 서비스 수명을 보장합니다.
| Roll bearings | Turmosynthgrease ALN 1003 |
|---|---|
| Turmogrease Li 802 EP | |
| Turmogrease NM 3 | |
| Heated cylinder bearings | Sintono Mega 2 |
| Turmotemp LP 2502 | |
| Chains/Pivot drives | Turmosynth VG 4800 – 500 ml aerosol |
| Grizzlygrease No. 1 – 500 ml aerosol | |
| Turmofluid 40 B – 400 ml aerosol | |
| Gears | Turmopoloil 460 HT |
릴 스탠드 및 스플라이서
릴 스탠드와 슬라이서는 골판지 생산시 연속 용지 공급을 가능하게합니다.
연속적인 기계 작동을 가능하게하기 위해 릴 스탠드는 신뢰할 수있는 웹 용지 공급을 제공하고 접합기는 용지 롤의 시작과 끝을 접합합니다. 가동 중지 시간과 용지 웹 손상을 방지하려면 최대 속도에서 최대 구성 요소 신뢰성이 필요합니다. 골판지 산업을 위한 루브콘(LUBCON) 윤활제는 기계 제조업체에서 사용하고 권장합니다. 기계 부품의 성능과 수명을 최대화하기 위해 최고의 윤활성과 보호 기능을 제공하며 고속, 하중의 영향에서도 긴 유지 보수 간격과 긴 서비스 수명을 가능하게합니다
| Roll bearings/Pivot shafts/Sliding guides/Chain drives/Tension joints | Turmosynthgrease ALN 1003 |
|---|---|
| Turmogrease Li 802 EP | |
| Turmogrease NM 3 | |
| Hydraulics | Turmosynth VG 46 |
| Turmofluid HLP 46 | |
| Chains/Toothed racks | Turmosynth VG 4800 – 500 ml aerosol |
| Grizzlygrease No. 1 – 500 ml aerosol | |
| Turmofluid 40 B – 400 ml aerosol |
싱글페이서 / 모튤 페이서
Single Facer에서 웹 페이퍼는 중요한 골을 얻습니다.
이 제품은 2 개의 스팀 가열식, 최고 170 ° C의 고온 주름 롤을 통과하여 종이 골을 형성합니다. 종이 골은 기계 모델 및 주름 롤 프로파일에 따라 크기가 다를 수 있습니다. 단일 골 페이퍼 웹을 생성하기 위해 풀은 플루트 피크에 적용되고 압력 롤에 의해 평평한 페이퍼 웹으로 눌러집니다. 골게이터의 핵심에는 베어링, 기어, 체인 등과 같은 부품이 고부하, 고온, 증기 및 접착제에 노출 될 수 있습니다. 최대 400m / min의 생산 속도에서 최대 성능을 제공해야합니다. Single Facer 용 루브콘(LUBCON) 윤활제는 고온 응용 분야에서 최상의 윤활성 및 보호 기능을 제공합니다. 장기적으로 기계 요소의 마모 및 부식을 방지하고 최대 성능으로 긴 서비스 수명을 보장합니다.

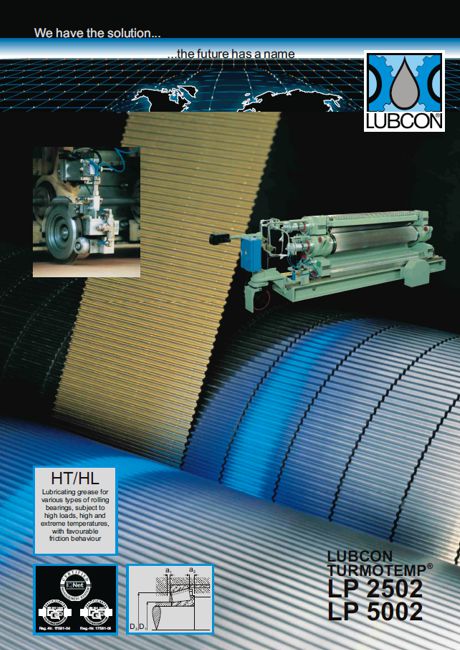

최대 작동 신뢰성을 위해 LUBCON은 중앙 윤활 시스템 EasyMatic과 같은 자동 윤활 시스템을 제공하여 골판지의 고온 베어링을 장기간 윤활을 가능하게 합니다. 고온 내성, PTFE free, 리튬 특수 비누 그리스 Turmotemp LP 2502는 특수 윤활 기술과 함께 골판 롤 윤활을 위해 베어링 수명을 연장하고 윤활유 소비를 줄여줍니다.
| Corrugating roll bearing/Pressure belt tension roll bearings/Glue dams | Sintono Mega 2 |
|---|---|
| Turmotemp LP 2502 | |
| Roll bearings/Adjustments/Bolts/Bushings/Spindles/Joints/Drive shafts/Hydraulic cylinders | Turmosynthgrease ALN 1003 |
| Turmogrease Li 802 EP | |
| Turmogrease NM 3 | |
| Corrugating roll module coupling teeth/Guiding tubes | Turmosynthgrease ALN 4602 |
| Grizzlygrease No. 1 | |
| Pivot drives | Turmosynth VG 4800 – 500 ml aerosol |
| Grizzlygrease No. 1 – 500 ml aerosol | |
| Turmofluid 40 B – 400 ml aerosol | |
| Pressure oiler | Turmosynth VG 15 |
| Turmofluid HLP 10 | |
| Hydraulic unit | Turmosynth VG 46 |
| Turmofluid HLP 46 | |
| Main gear | Turmogearoil 150 OM |
| Turmosynth VG 150 | |
| Servo drive gears/Tension roll drive gears | Turmosynthoil GV 320 |
| Turmogearoil PE 320 | |
| Heating cylinder gears/Pivot drive gears/Pressure belt tension rolls | Turmopoloil 460 HT |
| Corrugating roll cleaning | Turmocut LMI 22 |
슬리터 스코어러
예골판지 상자의 추가 처리 과정의 슬리터 스코어 공정에서 절단을 통해 골판지를 올바른 모양으로 절단하고 자국을 매깁니다.

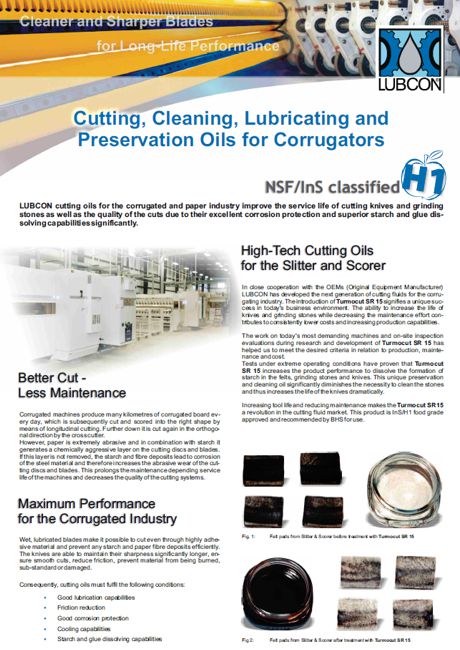

높은 생산 속도에서 슬리터/스코어러 및 커팅 디스크를 정밀하게 배치하고 신속하게 배치하는 것이 최우선 과제입니다. 그러나 종이는 극도로 마모성이며 전분과 함께 절단 디스크 및 블레이드에 화학적으로 유해한 층을 생성합니다. 전분 및 섬유 침전물 층이 제거되지 않으면 평탄하지 않은 절단으로 이어진다. 이로 인해 블레이드를 조기에 교체하고 유지 보수 관련 긴 작동 시간을 오래 걸리게됩니다. 오일 공급 블레이드 (Turmocut SR15와 같은 절삭유 포함)는 높은 점착력을 가진 재료를 통해 절단 할 수 있으며 전분 및 종이 섬유 침전물을 효과적으로 방지합니다. 칼은 날카로움을 월등하게 오래 유지하여 부드러운 절단, 마찰 감소, 재료의 연소 및 손상을 방지합니다. 루브콘(LUBCON)의 마모 및 부식 방지 윤활제는 특히 골판지 산업에서의 슬리터 스코어러 요구에 특화되어 낮은 윤활유 소비와 높은 신뢰성을 보장합니다.
| Linear and sliding guides/Spindle nuts/Scorer bodies and universal joints/Scorer profile | Turmosynthgrease ALN 1003 |
|---|---|
| Turmogrease Li 802 EP | |
| Turmogrease NM 3 | |
| Chains | Turmosynth VG 4800 – 500 ml aerosol |
| Grizzlygrease No. 1 – 500 ml aerosol | |
| Turmofluid 40 B – 400 ml aerosol | |
| Cutting discs | Turmocut LMI 18 |
| Turmocut SR 15 | |
| Linear guides/Drive and guide shafts/Multi-wedges/Spindles | Turmofluid LMI 300 |
| Turmofluid ED 13 – 400 ml aerosol | |
| Tool drive gears | Turmosynth VG 150 |
| Turmogearoil 150 OM | |
| Change system drive gears | Turmosynthoil GV 320 |
| Turmogearoil PE 320 |
적재기
골게이터의 최종 공정은 스태커입니다.
컨베이어 시스템은 스태킹, 배관 및 절단 된 골판지를 스태커로 운반하여 스태킹 및 배포 준비를합니다. 많은 드라이브와 체인이 곧장 스태킹뿐만 아니라 빠른 용지 공급을 보장합니다. 적절한 윤활을 통해 오랜 기간 동안 낮은 유지 관리만으로 안정적으로 작동 할 수 있습니다. LUBCON의 고성능 윤활제는 특히 에이징(Aging) 방지가 우수하고 체인을 유지하고 부착뭉릉 방지하여 기어를 깨끗하으로부터 보호합니다. 오일은 좁은 금속 표면 사이를 통과하여 마찰뿐만 아니라 마모로부터 영구적으로 보호되며 안전하고 부드러운 공정 마무리를 가능하게합니다.
| Drive bearings/Guide drums/Joints | Turmosynthgrease ALN 1003 |
|---|---|
| Turmogrease Li 802 EP | |
| Turmogrease NM 3 | |
| Lifting chains/Conveyor chains/Chain drive | Turmofluid 40 B – 400 ml aerosol |
| Belt, backstop and venetian blind drive/Side transport rolls | Turmosynth VG 460 |
| Tumogearoil 460 OM |
